無機分散安定性

ニチゴーGポリマー™は、少量添加でシリカ、アルミナなどの親水性無機顔料に対して良好な分散性を示します。

コロイダルシリカに対しても少量で優れた分散性を発揮し、透明性・光沢の優れた皮膜を形成します。



【試験条件】
アニオン性コロイダルシリカ / 樹脂水溶液の混合液をホモジナイザーにて分散処理（5,000rpm×5分）

PETフィルム上にバー塗工後、105℃×5分間乾燥した皮膜の光沢度を測定

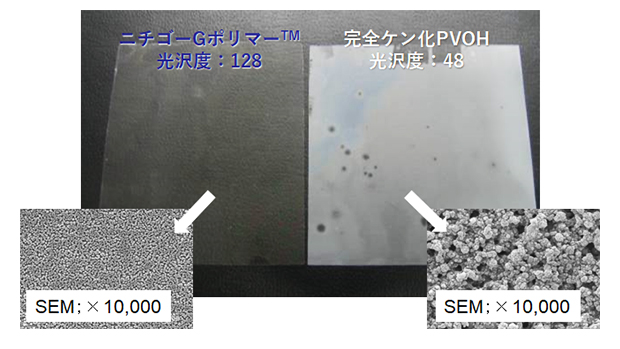

実際にPETフィルム上に混合液を塗工したものを顕微鏡で観察した。



【皮膜作成条件】
アニオン性コロイダルシリカ / 樹脂 = 90 / 10（wt%）
1. シリカと樹脂の混合水溶液を作製
2. 分散機（ホモジナイザー）を用いて均一に分散（5,000rpm×5min.）
3. バーコーターで水溶液をO-PET表面に塗布し、105℃で5分間乾燥

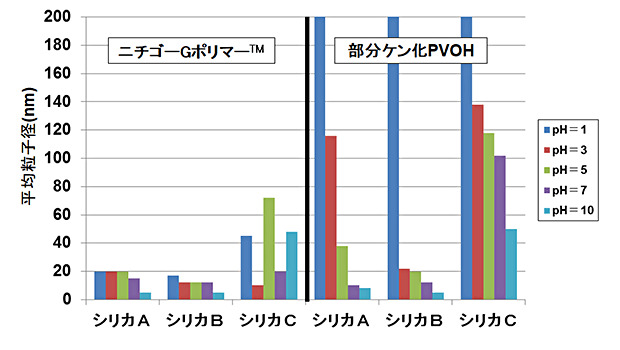

ニチゴーGポリマー™を分散剤として使用することにより、広いpH領域でコロイダルシリカを安定に分散できます。



配合：シリカ / 樹脂 ＝ 80 / 20
シリカA：スノーテックス20（アルカリ性タイプ） / 日産化学株式会社

　　　　　　　　　　平均粒子径：10～20nm, pH10, 等電点pH2
シリカB：スノーテックスC（表面Al処理） / 日産化学株式会社

　　　　　　　　　　平均粒子径：10～20nm, pH8.5～9.5, 等電点pH2～3
シリカC：スノーテックスOL（酸性タイプ） / 日産化学株式会社

　　　　　　　　　　平均粒子径：40～50nm, pH2～4, 等電点pH2
