アニオン性PVOH Tシリーズ

アニオン性PVOH Tシリーズをご紹介します。

ゴーセネックス™T シリーズ

化学構造イメージ図
特徴
ゴーセネックス™Tの品質と規格
ポリアミドエピクロルヒドリン樹脂による架橋性
生分解性
応用例
ゴーセネックス™Tの紙塗工物性

溶解法

ゴーセネックス™Tの溶解方法
ゴーセネックス™の排水負荷

ゴーセネックス™T シリーズ

分子内にカルボキシル基を有するアニオン性の特殊変性PVOHです。

ゴーセネックス™Tは、優れた溶解性や接着性に加え、カルボキシル基の反応性を利用し、コート剤(特に紙用コート剤)、接着剤、バインダーとして、国内はもとより世界各国のユーザーによりご愛顧いただいております。

化学構造イメージ図

特徴

・水溶液は高分子電解質挙動を示します。
・水に対する溶解性に優れています。

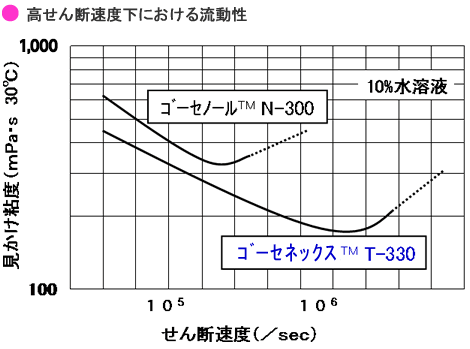

・水溶液は粘度安定性に優れ、高剪断速度下における流動異常を起こしにくく、高速塗工性が良好です。
・アルカリ水溶液への溶解性に優れています。

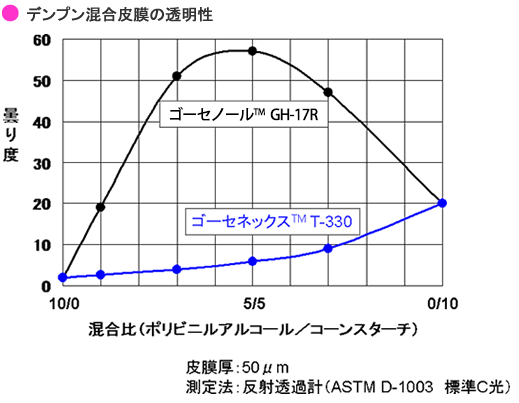

・デンプンなどの水溶性高分子との相溶性が良好です。
・金属イオン（特にアルミニウムイオン）とキレートを形成し、架橋、不溶化します。
・紙への塗工において、表面強度・Z軸強度の向上に優れます。
・紙のバリヤー性改善に有効です。

ゴーセネックス™Tの品質と規格

品種	ケン化度（mol%）	*粘度 1 （mPa・s）**
T-330H	99.0以上	27.0~32.0
T-330S *2	95.0~98.0	27.0~33.0
T-350	93.0~95.0	27.0~33.0

*1 : 4%水溶液、20℃
*2 : 微粉タイプ

ポリアミドエピクロルヒドリン樹脂による架橋性

品種	架橋剤量（％）	フィルム乾燥条件	溶出率（％）
ゴーセネックス™ T	0	23℃ × 風乾 70℃ × 2min 70℃ × 10min	100 100 100
	5	23℃ × 風乾 70℃ × 2min 70℃ × 10min	100 100 64
	10	23℃ × 風乾 70℃ × 2min 70℃ × 10min	71 59 42

溶出率：フィルムを70℃×1ｈｒ熱水抽出した際の溶出率（％）を算出
架橋剤： WS-570 (固形分: 12.5%) 　星光PMC製
架橋剤量：有効成分量／PVOH

生分解性

品種	生分解率（％）
ゴーセノール™ GH-17	67
ゴーセネックス™ T	45

生分解性試験：
「プラスチック－水系培養液中の好気的究極性分解度の求め方－閉鎖呼吸計を用いる酸素消費量の測定による方法」に準じて試験実施。(JIS　K6950：ISO14851:1999)
試験条件：
試料物質濃度　100ｍｇ/lx　植種濃度　90mg/l　標準試験培養液　300ml
試験温度　25±1℃　試験期間　28日　
活性汚泥　三菱ケミカル株式会社岡山事業所内の返送汚泥を使用

応用例

紙加工剤
紙の表面強度、印刷適性、ベッセルピック防止、Z軸強度の向上に有効です。
部分ケン化型は、紙のバリヤー性改善に有効で、シリコーン離型紙のアンダーコート剤等として利用されています。
合板用接着剤
初期接着力に優れています。
セメント・モルタル用混和剤
アルカリ安定性に優れています。

ゴーセネックス™Tの紙塗工物性

品種	IGT Pick 強度（㎝/sec）	Z軸強度（㎏/㎝）	透気度（sec）	吸油度（sec）
ゴーセネックス™ T-330H	95	2.5	10	12
ゴーセネックス™ T-350	85	2.2	35	80
ゴーセノール™ N-300	65	1.7	8	10
酸化デン粉	50	1.3	8	8
